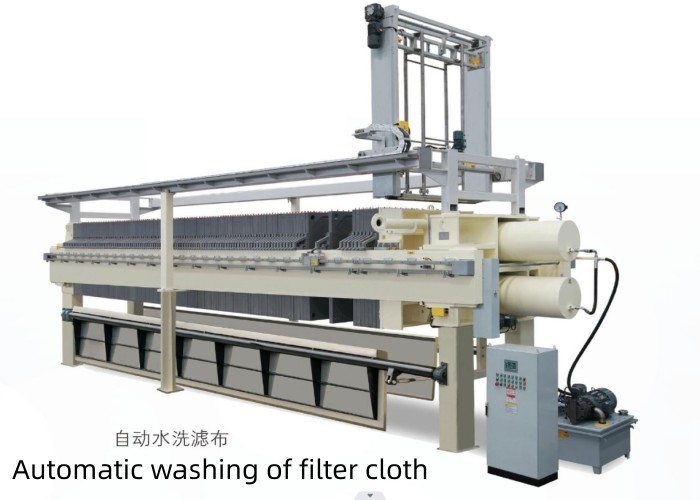

A estrutura principal do filtro automático de limpeza do filtro de pano é dividida em: quadro, mecanismo de compressão, o mecanismo de filtragem é composto por três partes.
1Quadro
O quadro é a parte básica da prensa de filtragem, as duas extremidades da placa de empuxo e da cabeça de compressão, ambos os lados do feixe serão conectados aos dois,o feixe é utilizado para suportar a placa de filtroPara satisfazer as necessidades de saneamento avançado, a estrutura precisa ser envolvida em aço inoxidável.
2Mecanismo de prensagem do filtro
Pressão manual, pressão mecânica, pressão hidráulica.
A. Pressão manual: o gancho mecânico de tipo parafuso empurra a placa de prensagem para pressionar a placa de filtro.
B. Compressão mecânica: o mecanismo de compressão é constituído por um motor (equipado com um protetor de sobrecarga avançado), um redutor, engrenagens, uma haste de seda e um dispositivo fixo
C. Compressão hidráulica: o mecanismo de compressão hidráulica consiste numa estação hidráulica, num cilindro, num pistão e numa haste de pistão.
3Mecanismo de filtragem por filtro
O mecanismo de filtragem consiste numa placa de filtragem, numa estrutura de filtragem, num pano de filtragem, num diafragma de prensagem, numa placa de filtragem coberta de ambos os lados pelo pano de filtragem, e é necessário configurar o diafragma de prensagem.um conjunto de placas de filtragem pela composição da placa de diafragma e da placa lateralA placa de base da placa de diafragma é coberta por diafragma de borracha em ambos os lados, o exterior do diafragma é coberto por pano de filtro e a placa lateral é a placa de filtro comum.O material entra na câmara do filtro através dos furos na placa de empuxo, as partículas sólidas são retidas na câmara de filtragem porque o seu tamanho de partícula é maior do que a abertura do meio de filtragem (roupa de filtragem),e o filtrado flui para fora dos furos de saída sob a placa de filtro. Quando o bolo de filtro precisa ser espremido a seco, além da prensa de diafragma, também pode ser utilizado ar comprimido ou vapor,da porta de lavagem para o fluxo de ar para lavar a água no bolo para reduzir o teor de água do bolo.
