Lugar de origem: | China |
Marca: | JINSHA |
Certificação: | ISO9001:2008 |
Número do modelo: | DG6-25*6 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | negotiable |
Detalhes da embalagem: | Caixa da madeira compensada |
Tempo de entrega: | 5-15 dias |
Termos de pagamento: | T/T, MoneyGram, Western Union, L/C |
Material: | Ferro fundido, aço moldado, de aço inoxidável | warratntly: | 12 meses |
---|---|---|---|
Pressão: | Bomba de pressão média | Estilo: | Bomba de única fase |
Código do HS: | 8413709990 | Fase: | 6 |
Combustível: | Elétrico | ||
Realçar: | bomba de alimentação de caldeira de vários estágios,bomba de vários estágios da alimentação da caldeira |
embalagem e entrega
Tipo de pacote: caixa de madeira de embalagem padrão de exportação
Exemplo de imagem:
Tempo de espera :
Quantidade (Conjuntos) | 1 - 10 | 11 - 50 | >50 |
Husa.Tempo(dias) | 15 | 30 | A ser negociado |
1. Descrição do produto:
Lugar de origem | Jiangsu, China (continente) |
Marca | Jinsha |
Número do modelo | DG155-67 |
Estrutura | bomba multiestágio |
Quociente de vazão | 100~185m3/h |
Cabeça | 177~684m |
Cavalos de força | 177,02~603,46hp |
Pressão | pressão média |
Poder | elétrico |
Uso | água |
garantia | 12 meses |
Certificado | ISO9001:2015 |
(Rotativo)Velocidade | 2950 r/min |
Estágios | 3~9 |
Material | ferro fundido, aço fundido, aço inoxidável |
Cor | personalizado |
Temperatura | <105℃ |
Padrão ou fora do padrão |
Padrão |
2.Visão geral dos produtos:

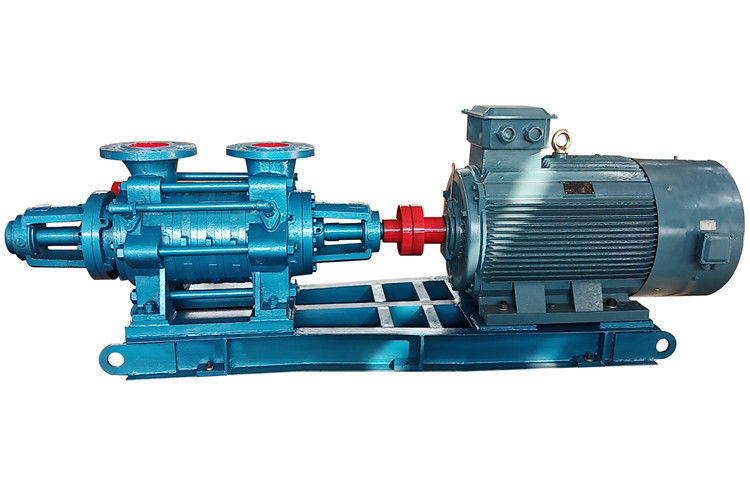

A bomba Modelo-D.DG é a bomba centrífuga multiestágio de sucção única, adequada para bombear água limpa sem partículas sólidas ou outro líquido cuja propriedade físico-química seja semelhante à da água limpa.O meio de transmissão geralmente não é superior à temperatura de 105°C (caso contrário, indique se a temperatura for superior a 105°).É amplamente utilizado para a água da cidade, do campo, da indústria e da alimentação da caldeira.
3. Descrição da construção:
A bomba Modelo-D.DG é a bomba do tipo segmentar, cujo bocal de sucção está na seção de sucção. A entrada da bomba Modelo-D é horizontal, a entrada da bomba Modelo-DG é vertical.A saída está na seção de saída, vertical e para cima, a elevação aumenta e diminui o estágio da bomba conforme a necessidade.Quer a bomba seja bem instalada ou não, tem grande efeito no desempenho da bomba, especialmente para cada saída da roda de palhetas e entrada da palheta guia.
As peças principais do Modelo D, bomba DG são: seção de entrada, seção média, seção de saída, palheta-guia, palheta-guia de estágio final, caixa da palheta-guia, caixa do anel de equilíbrio, corpo de enchimento, tampa da câmara de resfriamento de água (o tipo D não possui), vedação anel, corpo do rolamento, tampa da extremidade do rolamento, eixo, palheta, disco de equilíbrio, luva do eixo, caixa média, tampa do rolamento etc.
Seção de entrada, seção média, palheta guia, palheta guia de estágio final, seção de saída, corpo de enchimento é feito de ferro fundido, fixado com parafuso de aperto e forma a sala de operação da bomba, selado com papel de 0,2 mm de espessura entre cada seção para evitar que vazando.A roda de palhetas é feita de cobre fundido ou ferro fundido de alta qualidade, há palhetas e o líquido interno entra ao longo do lado axial único.Por causa da pressão do rolamento da palheta não há meio na frente e atrás, existe força axial;suporte por disco de equilíbrio, roda de palhetas corrigida por equilíbrio imóvel.A bomba gira no sentido horário quando vista do lado do acoplamento.
O eixo é feito de aço carbono de alta qualidade, roda de palhetas, luva do eixo, luva média, mistura de rolamentos, chave e porca fixadas no eixo, peças de acoplamento fixadas na extremidade do eixo, juntas diretamente com o motor.
O anel de vedação é feito de ferro fundido, para evitar que a água de alta pressão vaze para a entrada, fixado separadamente sobre a seção de entrada e a seção média, as peças vulneráveis são substituídas após o desgaste.
A caixa da palheta-guia é feita de ferro fundido, evitando o refluxo da água entre os estágios fixados na palheta-guia, cujas peças vulneráveis precisam ser substituídas após o desgaste.A caixa do anel de balanceamento é feita de cobre fundido ou ferro fundido, fixada na seção de saída, disco de balanceamento e geralmente constitui um dispositivo de balanceamento.
O disco de equilíbrio é feito de ferro fundido resistente ao desgaste, instalado em um eixo entre a seção de saída e o corpo de enchimento, equilibra a força axial.
A luva é feita de aço carbono de qualidade, superfície tratada por têmpera de alta frequência, na câmara de enchimento, pois a proteção do eixo da bomba é parte vulnerável, substitua-a depois de desgastada.
O rolamento é um rolamento de rolos de cilindro curto, lubrificado com graxa à base de lítio 3.
As peças de enchimento são usadas para vedação, evitando a entrada de ar e o vazamento de quantidade de líquido.O aperto do enchimento deve ser adequado.
O corpo de enchimento da bomba Modelo-DG possui um dispositivo de resfriamento, que é usado para resfriar com água fria quando a temperatura do meio é muito mais alta.
4. Estrutura:
5. Folha de dados:
1. Como comprar nossas bombas?
(1) Devemos saber de você: Qual é o fluido?Água limpa, água suja, partículas ou lama?
(2) Qual é o fluxo, altura manométrica e potência do motor?
2. Que tal garantia e serviço pós-venda?
Orientação de vídeo ao longo da vida do engenheiro profissional.
